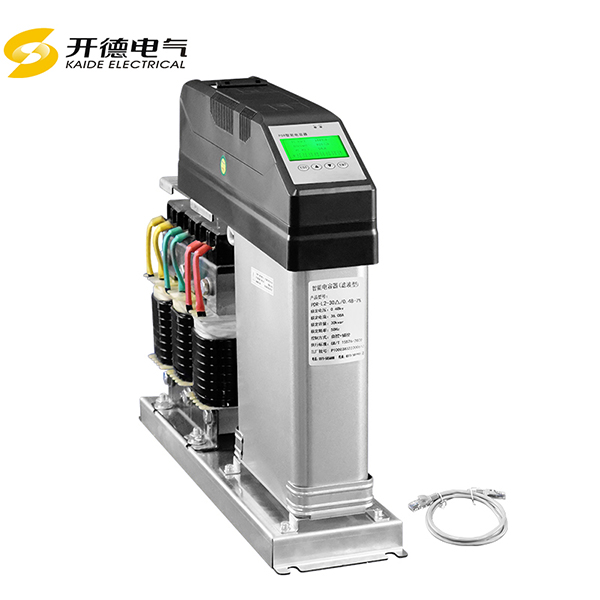

抗諧智能電容器
適用負荷特點
本產品短途于交流0.4KV、50Hz低壓配電系統，要求負荷變化平緩，靜態補償。
采用大功率可控硅實過零投切技術，可實現實即時導通和斷開；
常用配置：△、 Y、 △+Y 、 Y+Y。
基本功能
1、測量參數：A、B、C相電壓、電流、一相電流、兩相電壓；
2、顯示內容：?jiǎn)蜗?/span>/A相、B相、C相功率因數、電壓、電流、無功、有功、頻率、總及分次諧波、電容器投切狀態和電源、運行、主機、故障警示、故障燈指示等；
3、控制輸出：1-64路投切：取樣物理量為無功功率，無投切振蕩、無補償呆區、電壓過零投入、電流以過零切除；
4、保護功能：欠壓、過壓、溫度、諧波、小電流、過流、電容電流；
5、設計特點：采用斷路器，經特殊設計，在5倍額定電流值時10ms內斷開。用于主回路電流速切總保護，避免跳上級開關，同時作為接入電源總開關，采用電氣隔離的級聯方式及光電隔離的RS485通訊方式 。電容器以主從方式組成一個星形網絡，通過主機根據功率因數等直接控制各個從機的投切狀態。也可獨自運行；安裝簡便、擴容簡單、接線方便、節能環保。
基本參數
1、測量系統：工作電源：AC220V/380V±20%
額定電壓：AC220V/380V±20%
額定電流：5A(0-6A)
額定頻率：50Hz±10%
2、使用環境：海拔高度：<2000米
環境溫度：-20°C-65°C
相對溫度：40°C時20%-90%
大氣壓力：79.5Kpa-106Kpa
3、測量精度：電壓：0.5級
電流：0.5級
有功功率：1.0級
無功功率：1.0級
頻率：0.5級
4、控制參數：靈敏度：30mA
最小響應時間：1s
5、EMC : 嚴酷等級IV
抗諧智能電容接線圖

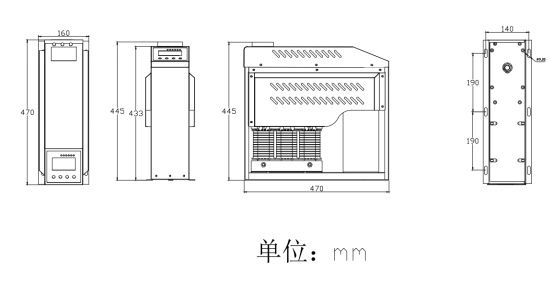

抗諧智能電容器外形尺寸及安裝尺寸（40kvar）

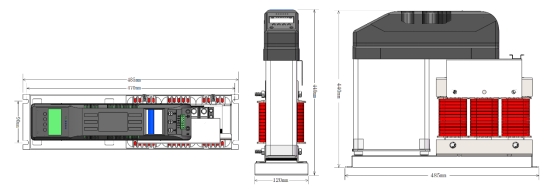

簡易抗諧智能電容器30kvar以內外形尺寸及安裝尺寸
簡易抗諧智能電容器40kvar外形尺寸及安裝尺寸
